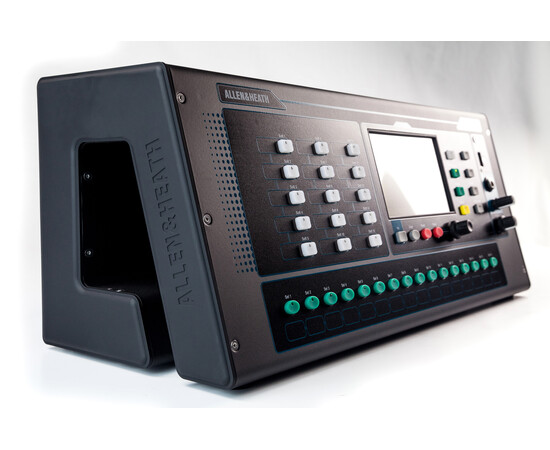

Цифровой микшерный пульт Allen & Heath Qu-Pac
Любой цифровой микшер серии Qu прост в эксплуатации для любого пользователя. Qu-Pac - это компактный микшер без фейдеров с 32 моно и 3 стерео DSP каналами на борту, 4FX блока с собственными выделенными возвратами и в общей сложности 46 каналами для обработки. 4 моно и 3 стерео AUX, 2 стерео подгруппы и 2 шины стерео матричного микширования. 15 функциональных клавиш дополняют сенсорный экран или облегчают режим «Kiosk». Аудио порт dSNAKE позволяет подключать удаленные стейдж боксы серии AB & AR, а также персональные системы мониторинга МЕ. Это в дополнение к 16 микрофонным входам XLR и 3 стереовходам TRS. 16 каналов автоматического микширования, 3 пользовательских уровня, многоканальное аудио через USB и настраиваемый режим сенсорного экрана «Kiosk» делает Qu-Pac мощным микшером. Qu это гораздо больше, чем просто микшер.
Qu - это целая экосистема с удаленными аудио реками, позволяющая размещать стедж боксы там, где это необходимо, персональные микшеры ME расширяют возможности мониторинга и обеспечивает простой, локальный контроль который экономит Ваше драгоценное время, программное обеспечение Qu Apps предлагают неограниченные возможности полной дистанционной настройки и беспроводного микширования на сцене или где-либо еще, предустановленные микрофонные пресеты ProFactory, ускоряют время подготовки и обеспечивают лучшее звучание ваших микрофонов, а USB запись и DAW интеграция оптимизируют рабочий процесс с одного центрального устройства. Имея мощную вычислительную производительность и расширенную функциональность, вам ничего не стоит получить доступ к любому элементу управления, который вам срочно нужны в данный момент. Полноцветный сенсорный экран разрешением 800 × 480 и его специальный поворотный контроллер образуют сердце интерфейса Qu-Pac, который обеспечивает сверхбыстрый доступ ко всем настройкам и параметрам.

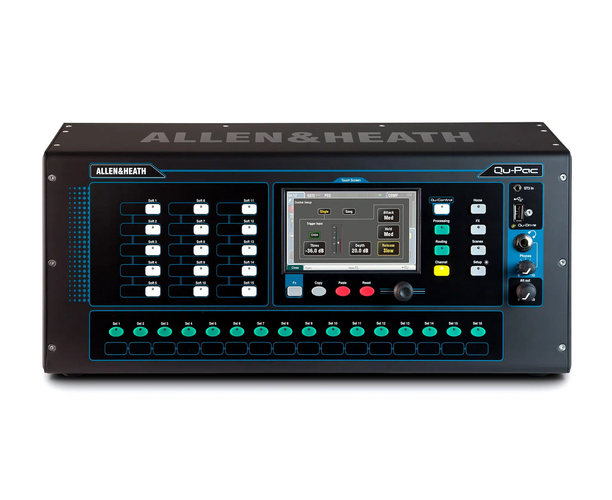

Выделенные клавиши и вкладки экрана быстро направят вас к параметрам RTA, рэкам эффектов, канальной обработке, управлению USB аудиоустройством, сценам, меню настройки и многому другому. В дополнение к сенсорному экрану, к вашим услугам SuperStrip - набор отдельных функциональных физических контроллеров для мгновенного доступа к уровню усиления, HPF фильтру, 4-полосному параметрическому эквалайзеру, гейтеру, компрессору, графическому эквалайзеру и панорамированию, а сенсорный экран отображает все ваши действий с элемента управления. Qu-Pac имеет двадцать четыре предусилителя AnalogiQTM с цифровым управлением, усовершенствованным обнаружением пересечения нуля и ступенчатым усилением с шагом 1 дБ, которые тесно связаны с DSP для оптимальной точности усиления и прозрачности звучания. Аналоговый сигнал захватывается высококачественными 24-разрядными аналого-цифровыми преобразователями с низкой задержкой, которые складываются с 24-разрядным цифро-аналоговым преобразователем для обеспечения требуемого высококачественного звучания на выходе.
Дизайн предусилителя AnalogiQTM был усовершенствован, чтобы предложить Вам превосходную прозрачность, минимальные искажения и низкий уровень шума, с теплым музыкальным звучанием, отсутствующим на некоторых других цифровых консолях. Allen & Heath объединился с ведущими производителями микрофонов и топ-инженерами Audio-Technica, Sennheiser и Shure в разработке библиотеки настроек эквализации для большого количества популярных и стандартных микрофонов. Пресеты эквализации для вокала, электрогитары, акустической гитары, барабанов, духового инструмента были тщательно разработаны, чтобы предложить на ваш выбор наилучшую отправную точку для вашего микрофона. Независимо от того, являетесь ли вы любителем или опытным профессионалом, вы можете быстро и легко работать с этим функционалом, экономя драгоценное время, чтобы сосредоточиться на эквализации источника звука и акустики помещения. Qu-Pac имеет встроенный многодорожечный USB-рекордер, использующий 18 каналов 48 кГц, 24-битную запись и воспроизведение прямо с вашего USB-накопителя или жесткого диска. Захват многодорожечных записей ваших живых шоу никогда не были такими простыми. Выбираемая стереопара может быть записана вместе с 16 монофоническими каналами, а многодорожечный звук может воспроизводиться на 16 монофонических входах плюс ST1. Кроме того, Qu-Drive также обеспечивает запись стерео с любой пары выходов Mix, основного LR (pre, post или суммируется в моно) или даже с шины PAFL, с двухканальным стерео воспроизведением в ST3.
Встроенный интерфейс Qu направляет многодорожечное аудио на ваш Mac или ПК через гибкую систему патчей: все входные каналы и основной LR могут быть записаны одновременно, или вы можете записать что-то другое, например, возврат FX или пару миксов. Возврат с компьютера может быть назначен на входные каналы. Интерфейс соответствует классу Mac OS X, доступны драйверы для Windows. В любом случае, он будет сразу распознаваться любым DAW, поддерживающим ASIOTM или Core Audio, включая Logic, Cubase, Reaper и Pro Tools. Используйте полнофункциональное приложение Qu-Pad для iPad с вашим Qu-Pac. Вам всегда доступны эквализация и микширование мониторов на сцене, ходите вокруг места мероприятия настраивая вашу акустическую систему, микшируете Ваше микс в самом сердце любимой аудитории. Qu-Pad подключается к микшеру через Wi-Fi и дает мгновенный доступ ко всем параметрам и настройкам микширования. Qu-You позволяет сохранять до семи исполнителей и контролировать свои собственные мониторы с помощью любого устройства iOS или Android и освобождает инженера, чтобы сосредоточиться на микшировании микса для аудитории. Qu-Control - настраиваемое приложение iOS, обеспечивающее простой интерфейс для пользователей управляя основными параметрами микшеров Qu, когда нет технических операторов. Приложениям требуется подключение маршрутизатора Wi-Fi или точки доступа к сетевому порту микшера. Qu-24 - это автономный микшер, поэтому, если у вас уже есть аналоговые кабеля, вы можете использовать их.
А если вы планируете использовать цифровой мультикор Cat5, то в этом Вам поможет встроенный порт dSNAKE ™, который имеет очень много возможностей, позволяя подключаться к удаленным стейдж боксам AB168, AR2412 или AR84. dSNAKE ™ - это патентованное сетевое решение с пропускной способностью всего 105US на кабельных трассах до 120 м. Поэтому, если вы микшируете FoH, вы можете разместить свои коммутационные боксы на сцене и подключить один кабель Cat5 в Qu-24 для микширования. Динамические и FX-алгоритмы Qu-Pac основаны на тех, что используются в профессиональных туровых консолях Allen & Heath. Некоторые из самых уважаемых звукорежиссеров мира решили использовать RackFX в туре, предпочитая его плагинам высшего уровня и внешним FX-модулям. Qu-Pac может похвастаться четырьмя стерео процессорами RackFX, с любовью созданные эмуляции легендарных классических ревербераторов, задержек, модуляторов, флэнджеров и много другого. Эффекты возвращаются в микс на выделенных каналах возврата, поэтому вы не связываете свои моно и стерео входные каналы. Каждый стерео возврат эффектов имеет выделенный 4-полосный параметрический эквалайзер. Qu-Pac полностью совместим с нашей системой персонального микширования ME.
Любое количество персональных микшеров ME-1 может быть соединено через порт dSNAKE ™ ( или из стейдж бокса AR2412, если вы продключили его к порту dSNAKE ™). Каждому исполнителю может быть предоставлен индивидуальный контроль над своим миксом, благодаря чему звукоинженер может сосредоточиться на работе с аудиторией. AMM имеет жизненно важное значение в таких приложениях, как конференции, встречи или дискуссии, в которых одновременно открыто несколько микрофонов. Уменьшая фоновый шум и минимизируя риск обратной связи, автоматический микрофонный микшер помогает инженеру управлять уровнями нескольких микрофонных входов, гарантируя, что речь каждого докладчика будет отчетливо слышна. Алгоритм динамического распределения усиления D-Classic основан на лучших автомикшерах индустрии. Одновременно можно микшировать до 16 микрофонов, причем каждый канал имеет настройку приоритета, которая определяет его «вес» в общем системе усиления.
Расширенный, но простой в использовании Ducker доступен на каждом канале. Он может быть на лету вставлен на любое количество входов и стереогрупп, обеспечивая автоматическое затухание сигнала и затем плавное восстановление уровня, чтобы помочь оператору в бесконечных ситуациях: снизить уровень фоновой музыки, когда используется один микрофон или микрофонный микс , например, во время прямых объявлений, или отдавать приоритет микрофону председателя над другими. Настройка очень проста, с возможностью обмениваться настройками Ducker по нескольким каналам в режиме Gang. Qu-Pac оснащен 5-ю высокопроизводительным процессорам ARM, с выделенными ARM ядрами работающими на сенсорном дисплее и поверхности микшера, потоковой передачей звука по USB, многоканальной записью / воспроизведением Qu-Drive USB, Ethernet и автоматизацией фейдера. Между ними ядра ARM обеспечивают ультрасовременную обработку, работая параллельно для обеспечения расширенного контроля, мгновенного включения и молниеносного отклика. DSP хозяйство микшера использует двухъядерные процессоры следующего поколения. Архитектура DSP Qu использует различные битовые глубины, адаптированные к конкретным алгоритмам, с 48 битами на критических функциях эквалайзера и 56-битным аккумулятором на шине микширования, где он действительно имеет значение, позволяя захватывать каждый нюанс звука в конечном миксе.
Технические характеристики:

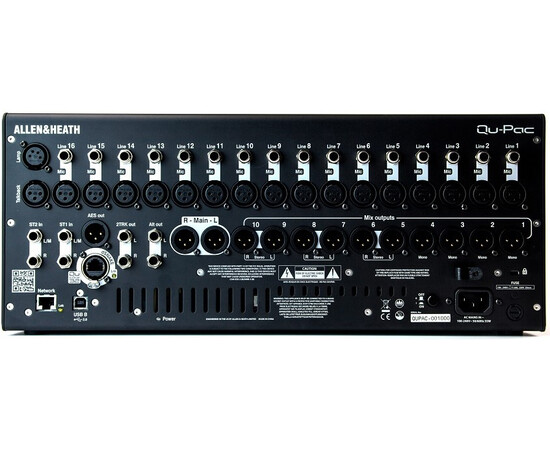

Разъемы Балансные, XLR и 1/4" TRS джек
Входная чувствительность (XLR / TRS) -60 до +5dBu / -50 до +15dBu
Аналоговое усиление -5 до +60дБ, шаг 1дБ
Макс. входной уровень (XLR / TRS) +19 dBu / +29 dBu
Входное сопротивление (XLR / TRS) >5kΩ / >10 kΩ
THD+N, единица усиление 0дБ 0.0005% -89 dBu (20-20кГц, прямой выход @0dBu 1кГц)
THD+N, средний уровень усиления +30дБ 0.001% -83 dBu (20-20кГц, прямой выход @0dBu 1кГц)
Линейные стерео входы Разъемы ST1, ST2 Балансные, 1/4" TRS джек
Разъем ST3 Не балансный, 3.5 мм мини джек стерео
Входная чувствительность (ST1, ST2/ ST3) Номинал +4dBu / 0dBu
Trim +/-24дБ
Макс. входной уровень (ST1, ST2/ ST3) +22dBu / +18dBu
Входное сопротивление >7kΩ
Выходы Mix 1-10 & LR
Разъемы Балансные, XLR
Групповые и матричные выходы
Выходное сопротивление <75Ω
Номинал выхода +4dBu = 0дБ показание индикатора
Макс. уровень выхода +22dBu
Остаточный шум на выходе - 90 dBu (замутировано, 20-20кГц)
Цифровые выходы
Цифровой выход AES 2 канала, 48 кГц, балансный XLR, 110Ω
dSNAKE
Входы Удаленный источник для CH1-32, ST1, ST2, ST3
Выходы Патч от Mix1-10, LR, Grp1-8, MTX1-4
Совместим со стейдж боксами AR2412, AR84, AB168
Совместим с системой персонального мониторинга МЕ
Система (измерение сигнала от симметричного XLR входа до XLR выхода, усиление 0дБ, вход 0dBu)
Динамический диапазон 112дБ
Частотный даипазон +0/-0.5дБ 20Гц-20кГц
Headroom +18дБ
Внутренний операционный уровень 0dBu
dBFS выравнивание +18dBu = 0dBFS (+22dBu на XLR выходе)
Калибровка измерителя 0дБ измеритель = -18dBFS (+4dBu на XLR выходе)
Индикация пика -3dBFS (+19dBu на XLR выходе), много-точечное зондирование
Индикация сигнала -48dBFS (-26dBu на XLR выходе)
Тип измерителя Быстрый (пиковый) отклик
Частота дискретизации 48кГц +/-100РРМ
Конвертаци А/Ц - Ц/А 24бит Дельта-Сигма
Задержка 1.2мс (локальный вход XLR к XLR выходу) 0.7мс (локальный вход XLR к AES выходу)
Температурный режим эксплуатации 0° - 35° по цельсию
Электропитание 100-240В AC, 50/60Гц
Максимальное электропотребление 120Вт
USB аудио
Qu-Drive
USB A
Стерео запись 2 канала, WAV, 48кГц, 24Бит, patchable
Стерео воспроизведение 2 канала, WAV, 44.1 или 48кГц, 16 или 24Бит, к ST3
Мультитрековая запись 18 каналов, WAV, 48кГц, 24Бит, patchable
Мультитрековое воспроизведение 18 каналов, WAV, 48кГц, 24Бит
Потоковое USB аудио USB B, Core Audio compliant
Посыл (upstream) 32 каналов, WAV, 48кГц, 24Бит
Возврат (downstream) 32 каналов, WAV, 48кГц, 24Бит
Управление
Сенсорный экран 5" TFT, разрешение 800х480
SoftKeys 15
Группы мутирования 4
DCA группы 4
Сеть TCP/IP Ethernet для MIDI и iPad приложения
Источники входного процессинга Каналы 1-32 Local, dSNAKE или USB
ST1, ST2
Local, dSNAKE или USB
ST3
Local, dSNAKE или USB стерео
USB Global Source
Qu-Drive или USB B Streaming
Стерео линкинг Нечетные / четные входные пары
Связанные параметры Эквалайзер, динамика, разрыв, задержка, назначения, посылы
Опции Link Предусилитель, полярность, sidechains, федер/mute, панарама
Полярность Normal/Reverse
Фильтр High Pass 12дБ/октава 20Гц –2кГц
Разрывы Назначаемый FX1-4 на входные каналы
Задержка до 85мс
Гейтер Тип
Self-key Sidechain
Порог / Глубина -72dBu до +18dBu / 0 до 60дБ
Атака / Удержание / Освобождение 50us до 300мс / 10мс до 5с / 10мс до 1с
Эквалайзеры
Графический эквалайзер Констант. 1/3 окт., 28 полос 31Гц -16кГц, усиление +/-12дБ
Параметрический эквалайзер
4-х полосный полностью параметрический, 20-20кГц, +/-15дБ
Полоса 1 Выбираемый LF Shelving (Baxandall), Bell
Полоса 2, Полоса 3 Bell
Полоса 4 Selectable HF Shelving (Baxandall), Bell
Bell Width Non-constant Q, variable, 1.5 to 1/9th
octave
Компрессор
Тип Self-key Sidechain
Порог / Соотношение -46dBu до 18dBu / 1:1 до бесконечности
Атака / Освобождение 300us – 300мс / 100мс - 2с
Колено Soft/Hard
Типы Peak Manual, RMS Manual, SlowOpto,
PunchBag
Микс процессинг
Прямой выходной канал к USB Follow Fader, follow Mute (глобальные опции)
Выбор источника (глобальный) Post-Preamp, Pre-EQ, Post-EQ, Post-Delay
Разрывы Назначаемые FX на Микс каналы
Задержка до 170мс
Эффект процессинг
Внутренний эффекты 4 х RackFX процессора, Посыл>Возврат или Разрыв
Аудио инструменты
Типы Reverbs, Delays, Gated Reverb, ADT Chorus, Symphonic Chorus, Phaser, Flanger
4 стерео FX возврата Фейдер, Панарама, Mute, Роутинг к Mix/LR, 4-полосный параметрический эквалайзер
PAFL
PFL или стерео вход - место AFL, trim 0 до -24дБ, задержка 85мс
Генератор сигнала Белый/Розовый/Band-pass Шум
RTA Источник PAFL
Габариты
Размеры (ШхВхГ) 440 х 174 х 181 мм
Вес 8.5 кг
