Акимат Мангистауской области, г. Актау

Описание проекта

В 2015 году компания «Самат шоу техник» провела работы по установке оборудования в трех залах заседаний областного акимата Мангистауской области в г. Актау. Перед специалистами компании стояла задача оснастить залы самым современным и наиболее надежным оборудованием на тот момент. Для этого были выбраны мультимедийная конференц-система Bosch DCN Multimedia и беспроводные конференц-системы BOSCH DCN Wireless, объединяющие в себе последние AV-технологии для залов заседаний. При этом показательно, что инсталляция конференц-системы Bosch DCN Multimedia в Казахстане была проведена впервые.

Установленные системы:

– конференц-система BOSCH DCNM-Multimedia

– конференц-системы BOSCH DCN Wireless

– система записи и протоколирования BOSCH

– система звукоусиления BOSCH

– системы синхронного перевода BOSCH

– система отображения информации: видеостены Samsung, выдвижные

моторизированные мониторы Arthur Holm

– система аудио- и видеокоммутации Kramer

Выполненные работы:

– Проработка проектной документации

– Поставка оборудования

– Монтажные работы

– Настройка, обучение персонала

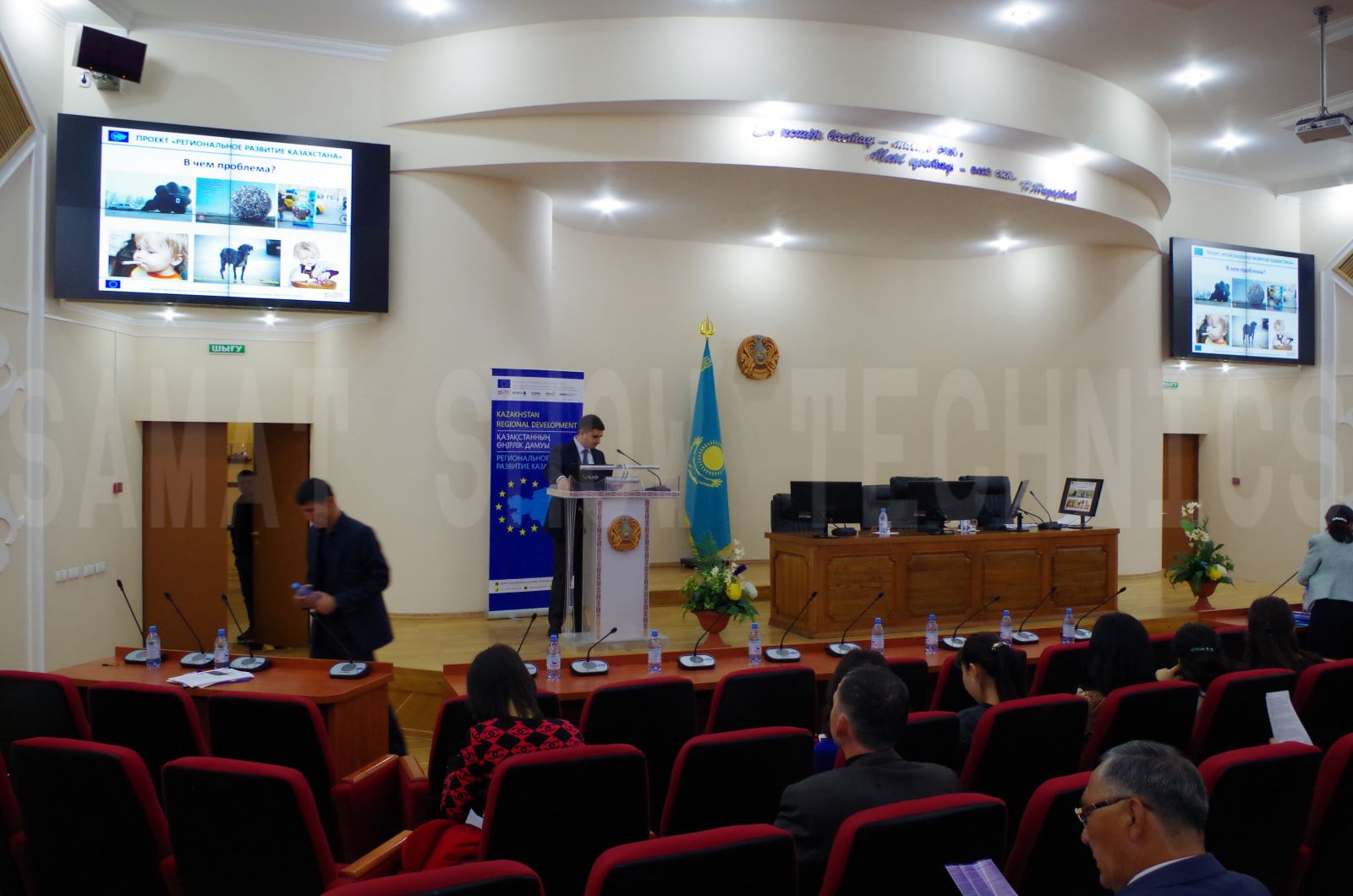

1. Малый зал

В зале, рассчитанном на 70 участников, необходимо было установить мультимедийную конференц-систему с модулями переводчиков. Кроме того, требовалось предусмотреть возможность прослушивания синхронного перевода через ИК-приемники.

Для этого инженеры компании «Самат Шоу Техник» подобрали проводную мультимедийную конфренц-систему BOSCH DCNM на 14 делегатов.

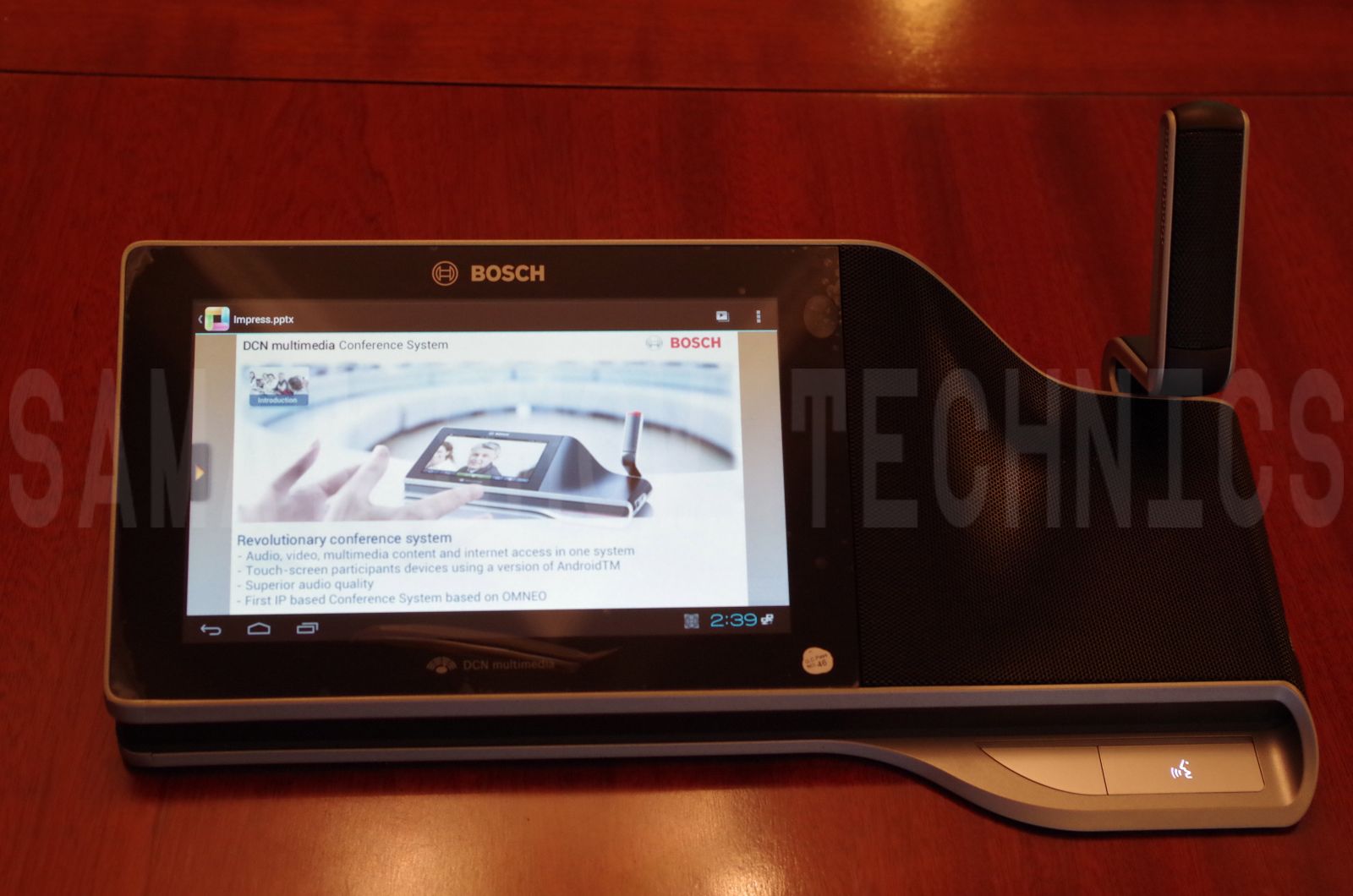

Мультимедийная система DCN Multimedia — это конференц-система, которая помогает наиболее эффективно предоставлять информацию слушателю. Участники любого мероприятия могут мгновенно получать доступ ко всей необходимой информации с помощью интерактивных сенсорных мультимедийных пультов делегатов для конференций. Эти устройства позволяют искать документы, показывать или просматривать презентации и даже выходить в Интернет. Благодаря высокой четкости изображения все участники получают одинаково качественную картинку и активно вовлекаются в процесс дискуссии. Результатом становятся невероятная эффективность презентаций и новые, усовершенствованные возможности взаимодействия участников конференции.

Установленное в зале оборудование работает на базе уже знакомой операционной системы Android™, что позволяет участникам работать с собственными приложениями или с приложениями сторонних производителей, еще более повышая продуктивность конференций.

Для проведения мероприятий с участием гостей из других государств технические специалисты компании установили инфракрасную систему синхронного перевода на 8 языков, организованную на базе решения Integrus Bosch. Каждый из слушателей сможет выбрать необходимый канал перевода на своем компактном ИК-приемнике. Для этого зал укомплектовали 56 инфракрасными цифровыми приемниками на 8 каналов. Для дистанционной настройки и управления этой системой была установлена компьютерная станция со специализированным программным обеспечением.

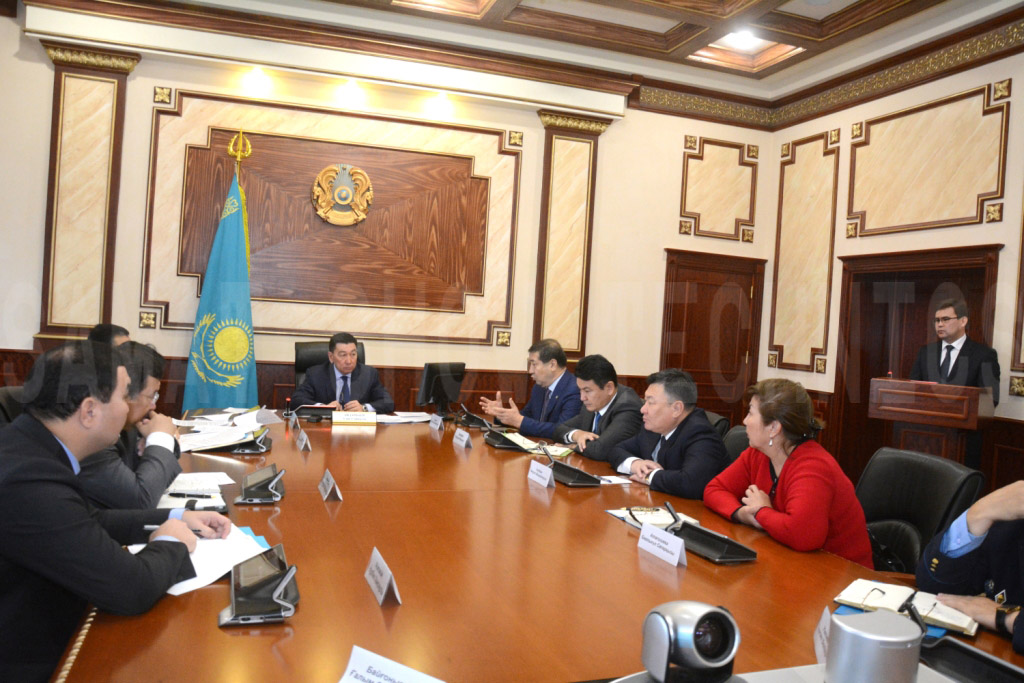

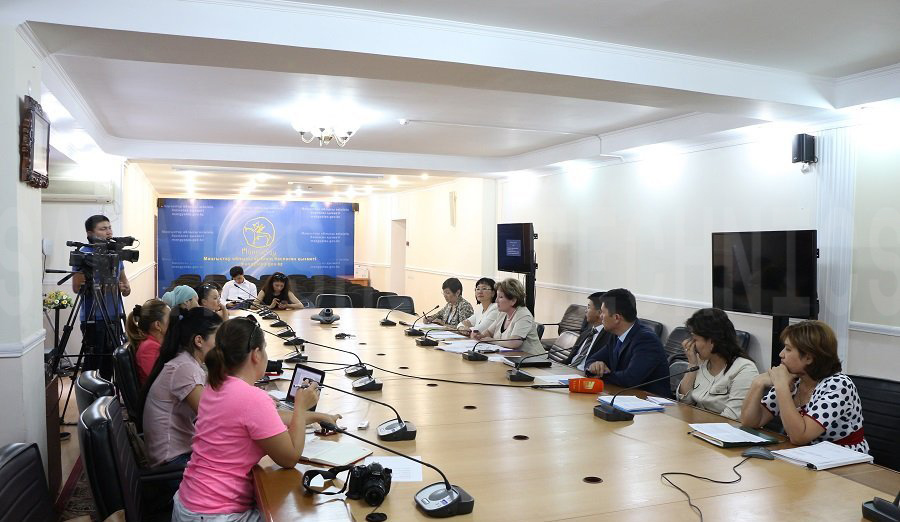

2. Конференц-зал

Конференц-зал акимата представляет собой небольшую комнату для совещаний, которую требовалось оснастить беспроводной дискуссионной системой с синхронным переводом, а также аудио- и видеооборудованием. Для этого специалисты «Самат Шоу Техник» установили здесь беспроводную конференц-систему BOSCH DCN Wireless с 26 дискуссионными пультами, с переключателями каналов.

Особенностью DCN Wireless является гибкость в размещении оборудования. Для установки пульта делегата может быть выбрано любое место помещения в радиусе до 30 метров от беспроводной точки доступа. Конгресс-система работает на разрешенной частоте 2,4 ГГц и обеспечивает надежное беспроводное соединение всех устройств и цифровую защиту от внешнего прослушивания, а также от воздействия электромагнитных излучений мобильных телефонов и оборудования других систем, в которых используются технологии Wi-Fi или Bluetooth.

Важным преимуществом этого решения Bosch является неизменно высокое качество звука (в полосе частот до 20 кГц), безупречная разборчивость речи, многофункциональность и универсальность. Все компоненты DCN Wireless поддерживают беспроводную связь с центральным блоком управления, благодаря чему конгресс-система может быть развернута без каких-либо монтажных работ.

Для синхронного перевода в конференц-зале установили инфракрасную систему перевода BOSCH Integrus с тремя пультами переводчиков и 56 инфракрасными цифровыми приемниками на 4 канала. При этом для переводчиков в зале установили 2 мобильные кабины переводчиков Audipack.

Отображение видеоинформации осуществляется через две 46” LCD-панели. Сигнал на них подается с масштабатора Kramer, позволяющего передавать данные с любого видеоисточника в форматах DVI, HDMI или HD-SDI.

Для звукоусиления в зале установили две настенные акустические системы BOSCH мощностью 45/30 Вт.

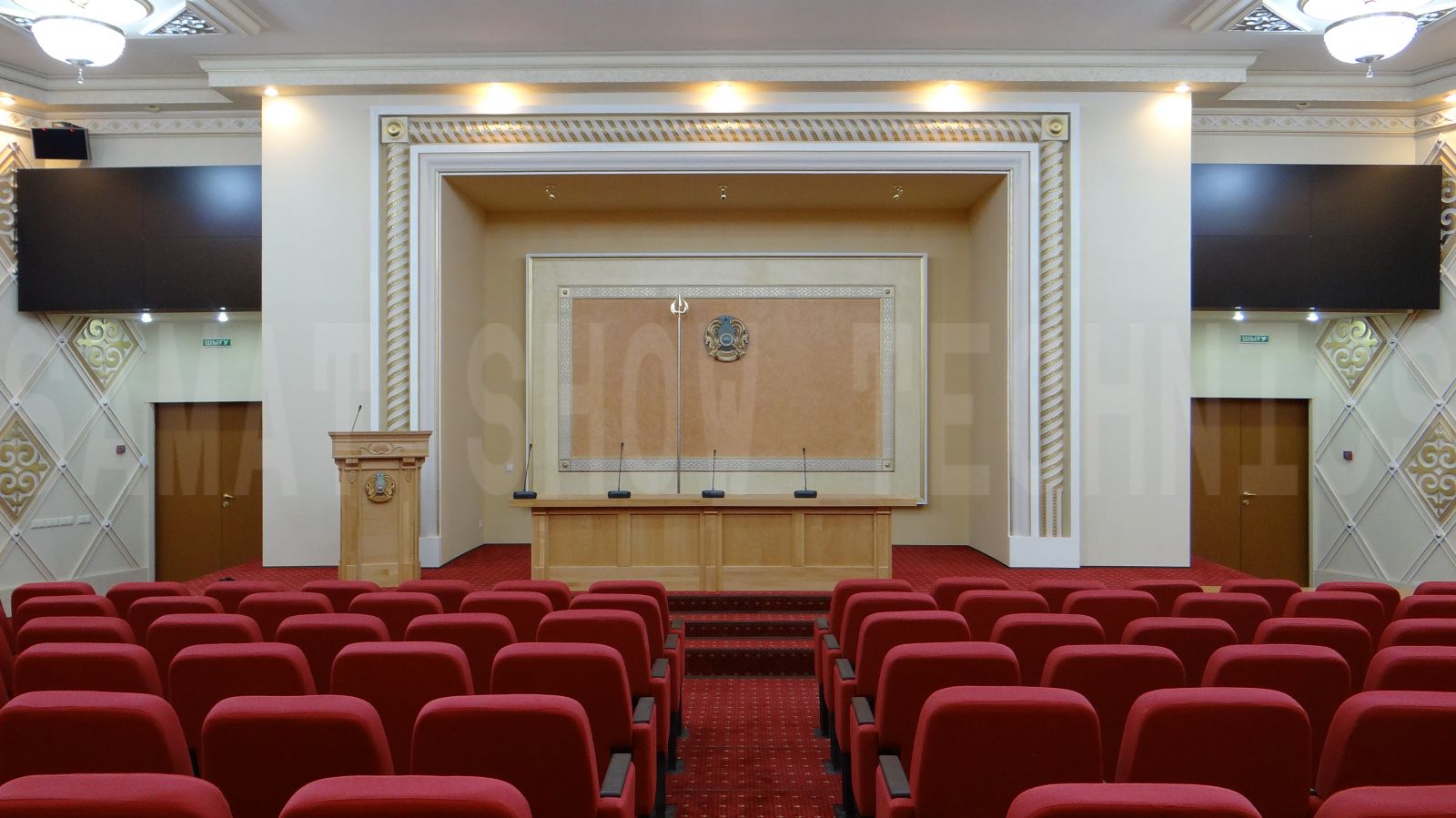

3. Большой зал заседаний

В большом зале, построенном со стандартной театральной конфигурацией, заказчику потребовалось, как и в предыдущем зале, установить беспроводную дискуссионную систему с синхронным переводом, а также аудио- и видеооборудование. Для этого была использована аналогичная беспроводная конференц-система BOSCH DCN Wireless, оснащенная 29 дискуссионными пультами с переключателями каналов. Для синхронного перевода установили инфракрасную систему перевода BOSCH Integrus с 8 пультами переводчиков и 220 инфракрасными цифровыми приемниками на 8 каналов. Дополнительно зал оборудовали двумя ручными радиомикрофонами и компьютерной системой с программным обеспечением для записи совещаний.

Отображение видеоинформации осуществляется через две установленные на стенах зала видеостены. При подборе компонентов видеостен инженеры «Самат Шоу Техник» пришли к выводу, что оптимальными будут широкоформатные LFD-дисплеи Samsung с диагональю 55”. Особенностями данных панелей являются:

– Невероятно тонкие грани (3.5 мм): новейшие ультра-узкие грани обеспечивают цельное и впечатляющее изображение, которое поражает качеством

– Усовершенствованное качество изображения: разрешение Full-HD и компенсация подсветки обеспечивают яркую и мощную контрастность, создавая изображение невероятного качества

– Инновационные антибликовые панели, которые предотвращают появление ослепляющего блеска, мешающего просмотру, а также способствуют уменьшению «дымчатости» изображения на 44%.

Каждая видеостена зала состоит из четырех таких панелей, составляя конфигурации 2 х 2. В тоже время предусмотрен вариант, позволяющий при необходимости использовать мобильные стойки для видеостен с беспроводной передачей видеосигнала. Для удобства просмотра видеоинформация дублируется на четырех выдвижных мониторах компании Arthur Holm, встроенных в стол президиума. Широкоформатные мониторы Arthur Holm с диагональю экрана 17,3″ выдвигаются при необходимости вверх, а все остальное время они убраны в поверхность стола. Это позволяет эффективно использовать рабочую поверхность стола президиума, не загромождая ее техникой.

Видеосигнал подается с масштабатора Kramer, позволяющего передавать сигнал с любого видеоисточника DVI, HDMI или HD-SDI, через систему усилителей-распределителей на все мониторы и видеостены.

Для звукоусиления в зале установили четыре настенные акустические системы BOSCH мощностью 90/60 Вт.
